sustavi i dodatni elementi

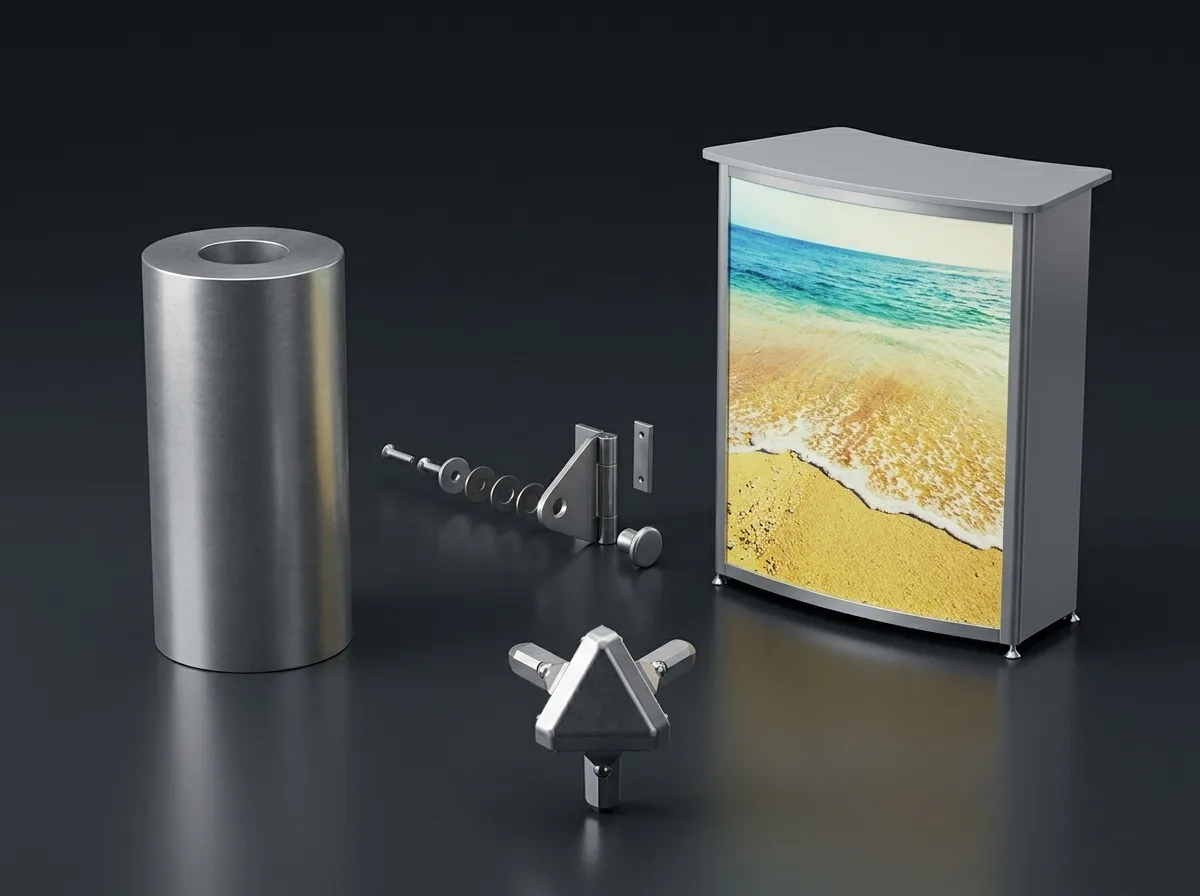

Aluminijski profili, spojni elementi i dodaci koji povezuju cijeli Octanorm sustav: profili za platna, shop fitting, magnetni pričvrsni sustav, dodatni profili, pribor i alati. Osnova svake modularne sajamske i maloprodajne postavke.
proizvodi u kategoriji
pojedinostiMaterijal: ekstrudirani aluminij
Pričvršćivanje grafike: silikonski rub (keder)
Standardna duljina profila: 6000 mm (pojedinačni 5000 mm / 5060 mm)
Sistemski utor: 4,3 mm; dubina 7 mm
Raspon presjeka: širina 16–120 mm, visina 9–47 mm
Silikonski keder M 1313.50: 14 × 3 mm, kolut 100 m
Viseći keder profili M 1354.01 / M 1356.01: za okrugli keder ø 4–6 mm
Osnovni profili (primjeri): M 1302.01 40 × 28 mm; M 1304.01 80 × 40 mm; M 1970.01 40 × 29 mm sa sistemskim utorom; M 1930.01 40 × 11 mm bez sistemskog utora
Kutne veze: 90° (M 1926.37, Z 966.00, Z 990.00)
Primjena: ravni zidovi, kutovi, osvijetljeni okviri, viseći elementi
pojedinostiZaštitni profil A 200.01: D 5000 × Š 15 × V 6 mm
Držač staklenog panela E 421.33: za staklo 6 mm, L 5000 × Š 11 × V 8 mm
Držač staklenog panela E 440.30: za E 441, D 5000 × Š 16 × V 10 mm
Gumena brtvena traka E 441.35: za E 440, duljina 50 m, Š 16 × V 10 mm
Nosivi rub E 442.30: D 5000 × Š 16 × V 8 mm
Profil protiv zveckanja E 444.33: za staklo 4 mm, L 50000 × Š 13 × V 6 mm
Spojni profil E 451.35: za drvene panele >13 mm, L 5000 × Š 7 × V 6 mm
Umetni profil W 416.01: 1 sistemski utor za drvene panele, L 5000 × Š 16 × V 10 mm
Klizna vrata, gornji profil E 400.30: za panele 4 mm, D 5000 × Š 16 × V 12 mm
Klizna vrata, donji profil E 401.30: za panele 4 mm, D 5000 × Š 16 × V 6 mm
Profil ručke kliznih vrata E 410.35: za panele 4 mm, D 5000 × Š 24 × V 7 mm
Profil za zaustavljanje vrata E 430.30: za krilna vrata, staklo i drvo, D 5000 × Š 16 × V 10 mm
pojedinostiMaterijal profila: Aluminij
Vezni sustav: Okrugli utor (Rundnut), vezni elementi na bilo kojem mjestu i pod bilo kojim kutom
Debljina ispunskih ploča: 1 mm do 4 mm
Komponente: Profili, stupovi, vezni elementi, police, nosači, vrata i dodaci
Proširivost: Modularno, proširivo u svakom trenutku
Na tržištu od: 1965
pojedinostiPneumatska preša PS-0.90: sistemski otvor 13 mm, D 420 × Š 510 × V 780 mm
Izmjenjivi alat WPS 1.90: za sistemski otvor 13 mm, D 190 × Š 78 × V 87 mm
Izmjenjivi alat WPS 5.90: za sistemski otvor 8 mm, D 190 × Š 77 × V 86 mm
Nožna sklopka ZPS 100.90: za PS-0, D 180 × Š 80 × V 86 mm
Probojni trn ZPS 103.90: promjer 13 mm, za WPS 1, L 58 × Š 16 × V 16 mm
Vodilica za bušenje BS 31.90: bušenje 8/10/12 mm, Š 105 × V 85 mm
Vodilica za bušenje BS 6.90: bušenje 10/13 mm, D 110 × Š 40 × V 40 mm
Svrdlo ZBS 112.90: promjer 8 mm, za vodilice za bušenje, D 91 × Š 8 × V 8 mm
Stupnjevito svrdlo ZBS 115.90: promjer 12/6,5 mm / 90°, D 112 × Š 44 × V 20 mm
Ureznik navoja ZBS 130.90: M10, duljina 140 mm
Odvijač E 113.90: hex-star T30, za E 111, D 232 × Š 35 × V 35 mm
Račna E 115.90: 1/4"
pojedinostiNaziv sustava: Magnetni sustav za pričvršćivanje (Magnetic Fixing System)
Nosivost magnetskog nosača: do 5 kg (maks. 5 kg / 200 mm)
Magnetski nosač MF 15.90: D 59 × Š 17 × V 133 mm
Magnetski nosivi profil MF 100.90 / MF 105.90: D 870 × Š 30 × V 200 mm (s 2 × Z 308, za W 442/E)
Čelična ploča MF 80.37: D 300 × Š 16 × V 200 mm (za profil 16 mm)
Polica MF 125 (staklo .51 / drvo .30): D 250 × Š 125 × V 8 mm (za MF 306 S)
Polica MF 150 (staklo .51 / drvo .30): D 300 × Š 150 × V 8 mm (za MF 306 S)
Konzolni nosač MF 226 S.41: prepust 200 mm; D 210 × Š 40 × V 85 mm (za MF 12 / MF 15)
Nosač MF 306 S.41: ravno; D 110 × Š 92 × V 83 mm (za MF 12 / MF 15)
Komplet alata MF 1.90: D 119 × Š 40 × V 83 mm (za MF 4 / MF 12 / MF 15)
Napinjanje tekstila: profil M 1307, paneli sa silikonskim rubom (silicone edge grip)
Okvir / materijali: aluminijski okvir i čelične ploče
Datasheet / oznaka: AW 605 / MF 4
